Принципиальное устройство теплообменников CBE

Принципиальное устройство теплообменников CBE: паяные

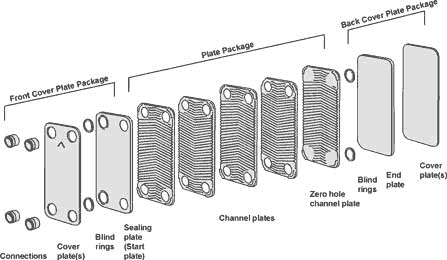

Компактный паяный теплообменник CBE в принципе состоит из пакета гофрированных пластин с замыкающими наборами пластин спереди и сзади. Набор замыкающих пластин состоит из герметизирующих пластин, герметизирующих колец и пластин-крышек. Для подключения CBE к системе клиента применяются различные типы соединений. В процессе вакуумной пайки паяное соединение образуется в каждой точке контакта основного материала с припоем. Дизайн пластин таков, что создает в теплообменнике два раздельных канала или контура.

Стандартное место расположения соединительных отверстий находится на передней стороне теплообменника. Тип подсоединения может быть индивидуализирован в соответствии со специфическими требованиями местного рынка и конкретного применения. Замыкающие пластины предназначены для герметичного разделения пространства между пластиной-крышкой и крайней из гофрированных пластин, образующих каналы. Замыкающие пластины называются также начальной и конечной пластинами. В некоторых моделях замыкающие пластины интегрированы с пластинами-крышками. Количество пластин-крышек зависит от модели теплообменника, диапазона давлений и т.п. Некоторые теплообменники CBE имеют герметизирующие кольца для разделения пространства между каналообразующей пластиной и пластиной-крышкой, другие имеют дизайн, при котором герметизирующие кольца интегрированы с пластиной-крышкой и первой/последней каналообразующей пластиной. На рисунке вверху показна стандартная конфигурация пакета пластин, но возможны и другие варианты. Заметим также, что направления так называемых "елочек" меняются при переходе от каждой пластины к соседней.
Принципиальное устройство теплообменников CBE: МИНЕКС (MINEX)
Теплообменники Минекс представляют собой некий гибрид между классическими разборными пластинчатыми теплообменниками (PHE) и компактными паяными теплообменниками (CBE). Некоторые компоненты теплообменников Минекс очень похожи на аналогичные компоненты теплообменников CBE. Главное отличие заключается в том, что вместо спайки, соединяющей пакет пластин в единое целое, здесь применяются стягивающие болты и рамы, аналогичные применяемым в разборных теплообменниках. Для разделения каналов, по которым циркулируют две жидкости, применяются уплотнения между соседними пластинами.

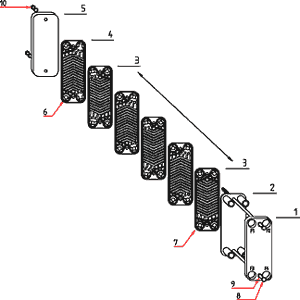

С передней стороны (сторона F), теплообменник стягивается пластиной-рамой (1) и пластиной-крышкой (2). Соединительные элементы приварены к пластине-крышке. Каналообразующие пластины очень похожи на аналогичные пластины теплообменников CBE типа B, они герметизированы с помощью уплотнений. Весь пакет пластин стягивается с помощью болтов, гаек и шайб (8,9,10) к пластине (5). Многоканальные теплообменники М10 имеют также специальное "плоское" резиновое уплотнение между последней каналообразующей пластиной и пластиной-крышкой.
Внимание! "Елочка" на первой каналообразующей пластине теплообменников Минекс направлена вниз, т.е. противоположно паяным теплообменникам. (Передняя сторона теплообменника Минекс соответствует задней стороне обычного теплообменника СВЕ) Теплообменник М4 имеет два стягивающих болта - по одному на каждом конце, а теплообменник М10 имеет еще один дополнительный болт посередине.
